工件坐标系的底层逻辑数控编程中，工件坐标系的设定绝非简单的参数输入，而是搭建起编程轨迹与机床实际运动之间的桥梁。这个看似基础的操作，实则决定了整个加工过程的精度与效率。许多初学者将坐标系设定视为“对刀”的附属步骤，未能理解其本质——它是将编程人员在软件中构建的虚拟世界，精确投射到机床工作台上的关键坐标转换。一旦这一转换出现偏差，后续所有精妙的刀路都将失去意义。深入理解这一层，便抓住了数控加工的第一道命门。

　　基准选择与工件装夹的协同坐标系设定的首要任务是确立基准。这个基准不应是随意选取的几何点，而必须与工件设计基准、工艺基准相统一。实际操作中，常出现因装夹方式与坐标系原点不匹配导致的累积误差。经验丰富的编程员会在编写程序前，先审视毛坯状态、夹具定位方式，再决定将G54原点置于何处。例如，对于铸造毛坯，坐标系原点常设定在定位面与定位孔的交汇处；而对于方料，则优先选择互为垂直的两个基准边与对刀面的交点。这种协同思维，让后续的加工从一开始就处于受控状态。

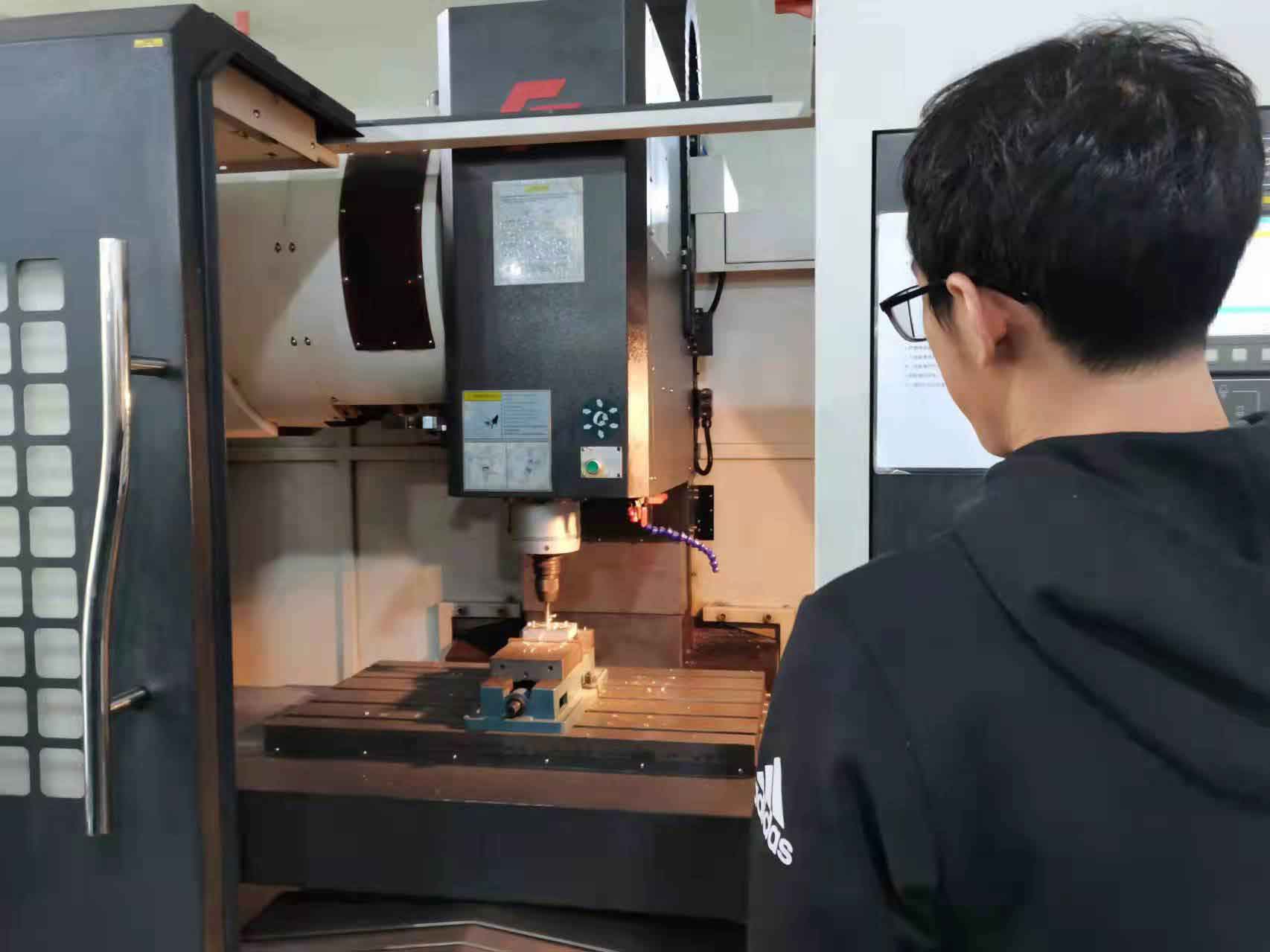

　　对刀操作的精准传递坐标系设定的核心动作在于“对刀”，即通过寻边器、百分表或探头，将刀具相对于工件的位置数据准确写入系统偏置寄存器。这一环节最考验操作者的耐心与手感。粗心者可能因寻边时的触碰力度不均、手轮进给速率过快，引入数十微米的误差。优秀的技术人员会采用“双向趋近法”——从正负两个方向以递减的步距接近基准面，最终取中值消除反向间隙影响。同时，养成每次对刀后使用“程序空跑”与“单节执行”验证的习惯，让坐标系设定不再是凭感觉的猜测，而是有据可查的工程过程。
　　系统偏置与程序调用的严谨管理现代数控系统提供G54至G59等多组工件坐标系偏置，这为多工位、多工序加工带来便利，却也增加了管理复杂度。混乱的根源往往在于程序中的坐标系调用指令与机床面板上的偏置值不匹配。高水准的编程规范会要求：每道程序的起始段明确指定坐标系编号，并在程序头注释中注明对应的工件零点在机床坐标系中的大致位置。操机人员换产时，只需核对偏置表与注释信息是否一致，即可避免因坐标系混淆导致的“撞刀”或“偏位”事故。这种将信息透明化的做法，将经验依赖转化为流程保障。

　　动态校验与过程维护坐标系设定并非“一次性”工作。加工过程中的切削力、温升、甚至工作台的微小位移，都可能使初始设定的零点发生漂移。有经验的技师会在粗加工后、精加工前重新校验坐标系原点，尤其是对精密模具或薄壁件。利用机床自带的测头系统进行“在线找正”，已成为现代高效加工的标准配置。这种主动式的过程监控，将坐标系设定从静态的“开机动作”延伸为贯穿加工的持续保障，真正体现了“设定”二字的动态含义。

　　掌握工件坐标系设定，本质是建立一种工程思维——在虚拟编程与物理加工之间，找到严谨、可靠且可复现的连接方式。当每一次对刀数据都经得起推敲，每一组偏置调用都清晰无误，数控加工的品质根基便已牢牢扎下。
